BABOTherm Premium Verteiler
Produktbeschreibung
Produktbeschreibung

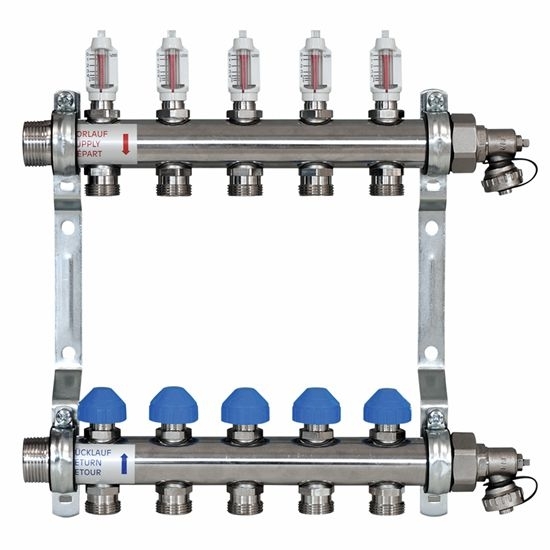

BABOTherm Premium Verteiler
Anwendungsbereich
Die Verteiler sind aus hochwertigem, starkwandigem Edelstahl Präzisionsrundrohr hergestellt und entsprechen den Vorgaben der DIN EN 1264-4. Sie sind montiert auf schallgedämmten, verzinkten Konsolen gemäß DIN 4109 und mit Absperrvorrichtung im Vorlauf ausgestattet. Die Systemverteiler verfügen über einen einfachen, wechselseitigen Anschluss durch 1" Außengewinde und einem Ventilanschlussnippel G 3/4" Eurokonus. Der Ventilabstand beträgt 50 mm. Mit Durchflussmesser (ablesbarer Wert: 6 l/min) im Vorlauf, Regulier- und Absperrventil im Rücklauf mit Anschlussgewinde M30x1,5. Die Vorlauf (oben)- und Rücklaufventile (unten) werden ventiltechnisch richtig angeströmt und sind versetzt angeordnet. Ausnahmslos flach dichtende Verbindungsstellen.
Produkteigenschaften
- Durchflussanzeiger
- Extreme Alterungsbeständigkeit da aus Edelstahl
- Die geringe Einbautiefe
- Funktions und druckgeprüft
- mit Befestigungs-Set,
- Bezeichnungsschilder,
- Inkl. Verteiler-Endset zum Befüllen
| Dateidownload | Dateigröße |
|---|---|
| V6212_Montage u Bedienung-HKV-(D-GB-F).pdf | 0.32 MB |
| V6212_FBH_Abgleich_Verteiler.pdf | 0.51 MB |
| V6212_Spuelprotokolle.pdf | 0.2 MB |
| V6212_BABO Premium Verteiler Technische Daten.pdf | 0.44 MB |
| V6212_BABO Therm verteiler.pdf | 0.33 MB |
| Art-Nr. | Artikelname | VPE |
|---|---|---|
| F1292 | BABOTherm Premium Kugelhahn-Set | 1 |
| F1293 | BABOTherm Premium ECK Kugelhahn-Set | 1 |
| F1281 | BABOTherm Premium Edelstahlverteiler 2 Kreise | 1 |
| F1282 | BABOTherm Premium Edelstahlverteiler 3 Kreise | 1 |
| F1283 | BABOTherm Premium Edelstahlverteiler 4 Kreise | 1 |
| F1284 | BABOTherm Premium Edelstahlverteiler 5 Kreise | 1 |
| F1285 | BABOTherm Premium Edelstahlverteiler 6 Kreise | 1 |
| F1286 | BABOTherm Premium Edelstahlverteiler 7 Kreise | 1 |
| F1287 | BABOTherm Premium Edelstahlverteiler 8 Kreise | 1 |
| F1288 | BABOTherm Premium Edelstahlverteiler 9 Kreise | 1 |
| F1289 | BABOTherm Premium Edelstahlverteiler 10 Kreise | 1 |
| F1290 | BABOTherm Premium Edelstahlverteiler 11 Kreise | 1 |
| F1291 | BABOTherm Premium Edelstahlverteiler 12 Kreise | 1 |
