AWM II Brandschutzmanschette
Brandschutzmanschetten (Intumeszierend)

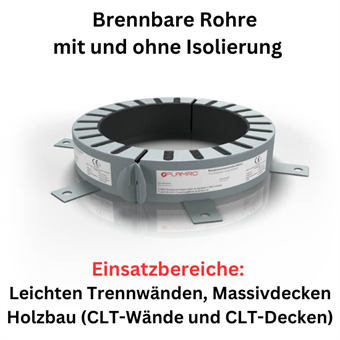

Die AWM II Brandschutzmanschette ist eine Rohrmanschette bestehend aus einem Stahlblechgehäuse mit intumeszierender Einlage.
Anwendung: AWM II Brandschutzmanschetten sind zur Abschottung von brennbaren Rohren mit und ohne Schalldämmung bzw. FEF-Isolierung geeignet.
Einsatzbereiche
AWM II Brandschutzmanschetten kommen in leichten Trennwänden, Massivwänden und -decken zum Einsatz. Sie eignen sich zur Abschottung von:
Kunststoffrohren (auch mineralverstärkt)
Kunststoffverbundrohren ggf. mit FEF-Isolierung
PVDF Rohren
Brennbaren Doppelrohren
Brennbaren Gasleitungen
Getränkepythonleitungen
Rohrpostanlagen
Verarbeitungshinweis:
Manschette kann bei schwierigen Einbausituationen bis zu 3 Abmessungsstufen größer gewählt werden.
Durch den doppelt geschlitzten Verschluss kann der Manschettendurchmesser, z.B. zur Installation um Rohre mit Schallschutzschlauch, angepasst werden
Nullabstand bei nebeneinander liegenden Rohren
Weitere Hinweise siehe Montageanweisung
| Dateidownload | Dateigröße |
|---|---|
| V0144_Systemdatenblatt-Flamro-AWM-II-DE.pdf | 0.19 MB |
| V0144_Verwendbarkeitsnachweis-Zulassung-Flamro-AWM-II-aBg-Z-19-53-2369-DE.pdf | 3.46 MB |
| V0144_Einbauanleitung-Flamro-AWM-II-DE.pdf | 0.82 MB |
| Art-Nr. | Artikelname | VPE |
|---|---|---|
| C3500 | AWM II Brandschutzmanschette DN 50 | 1 |
| C3501 | AWM II Brandschutzmanschette DN 63 | 1 |
| C3502 | AWM II Brandschutzmanschette DN 75 | 1 |
| C3503 | AWM II Brandschutzmanschette DN 90 | 1 |
| C3504 | AWM II Brandschutzmanschette DN 110 | 1 |
| C3505 | AWM II Brandschutzmanschette DN 125 | 1 |
| C3506 | AWM II Brandschutzmanschette DN 140 | 1 |
| C3507 | AWM II Brandschutzmanschette DN 160 | 1 |
