BABOTherm Premium Regelstation mit Wilo Pumpe
Produktbeschreibung
Produktbeschreibung

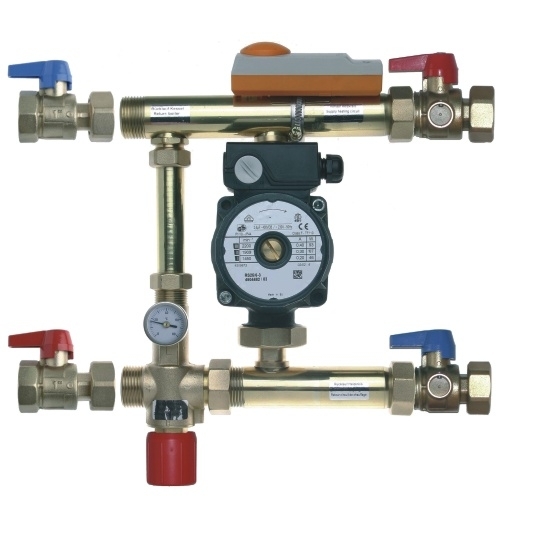

BABOTherm Premium Regelstation mit Wilo Pumpe mit elektr. geregelter Hocheffizienz-Umwälzpumpe Wilo 15/6
Anwendungsbereich
Das Misch-/Einspritzventil als Proportionalregler arbeitet ohne Hilfsenergie. Der am Einstell-Handrad eingestellte Sollwert der Vorlauftemperatur wird von einem Thermostaten-Element stetig überwacht. Dieser Fühler wird ständig mit einem Teil-Volumenstrom der aktuellen Vorlauftemperatur über den Bypass umströmt. Temperaturabweichungen werden praktisch verzögerungsfrei ausgeglichen, indem das Misch-/Einspritzventil dem Fußboden-/Niedertemperaturheizkreis mehr oder weniger heißes Wasser aus dem primären Kessel-/Radiatorenheizkreis zuführt.
Das „eingespritzte" heiße Wasser vom Primärkreis vermischt sich unmittelbar mit dem Wasser aus dem Rücklauf der Fußbodenheizung. Das gemischte Medium wird über die Umwälzpumpe an den Heizkreisverteiler und von dort auf die angeschlossenen Heizkreise verteilt sowie als Pilotstrom über den Bypass geführt. Ein ebenfalls im Vorlauf angebrachter Temperaturbegrenzer schaltet die Pumpe beim Überschreiten der eingestellten Maximaltemperatur (z. B. 55 °C) sofort ab.
Technische Info
Montagefertige, kompakte Regelstation mit Vorlauftemperatur-Thermometer sowie mit Heizungsumwälzpumpe, elektronisch geregelter Wilo Pumpe Yonos Para 15/6 (Baulänge 130 mm). Energieeffizienzklasse A.
| Dateidownload | Dateigröße |
|---|---|
| VF1315_BABO Regelstation.pdf | 0.3 MB |
| Art-Nr. | Artikelname | VPE |
|---|---|---|
| F1315 | BABOTherm Premium Regelstation mit Wilo Pumpe | 1 |
