Brandschutzplatte UBA-Flex
Anwendungsbereich

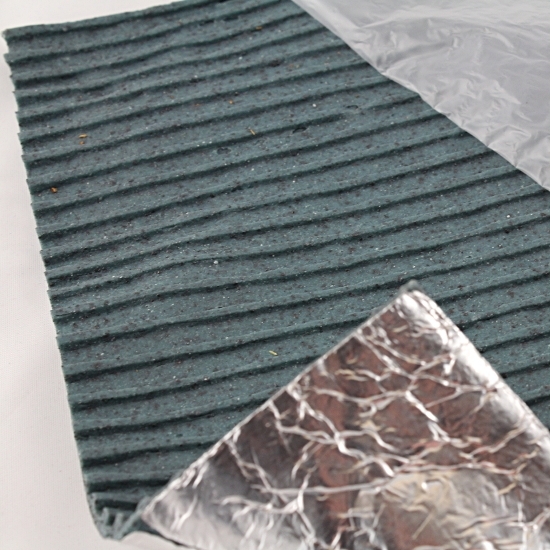

Die UBA-Platte ist eine ca. 4 mm dicke flexible alukaschierte Matte, bestehend aus einem im Brandfall aufschäumender Baustoff mit einer allgemeinen bauaufsichtlichen Zulassung. Sie wird im Wand-/Deckenbereich um die Rohrleitung gewickelt.
Einsatz
Rohrabschottung R30 bis R90 für Gussrohr mit Anschluss von Kunststoffrohr
nach abZ Nr. Z-19.17-2075 vom DIBt Berlin
Gussrohr DN 50 bis DN 100 durch Decken
Deckenstärke = 180 mm

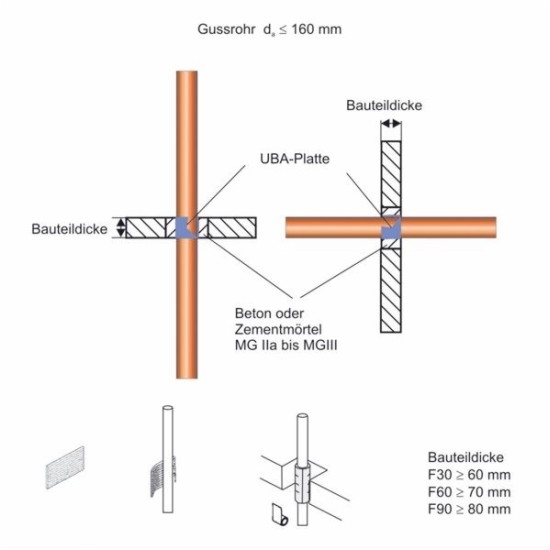

Rohrabschottung R30 bis R90 für Gussrohr
nach abP Nr. B-BWU03 17.6.1
Gussrohr DN 70 bis DN 125 durch Decken
Deckenstärke = 150 mm

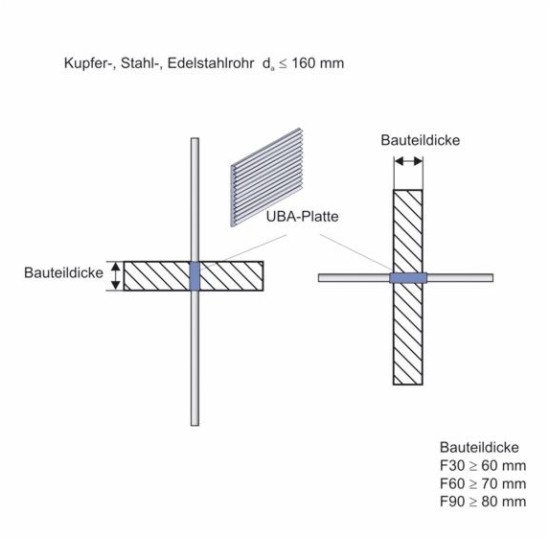

Rohrdurchführungen nach den Erleichterungen der MLAR 2005 durch F90 Decken/Wände
elektrische Leitungen (Einzelleitung)
nichtbrennbare Rohre bis Aussendurchmesser = 160 mm
brennbare Rohre bis Aussendurchmesser = 32 mm
Wand-/Deckenstärke = 80 mm
Abmessung
Größe: 47 x 25 cm
Dicke: ca. 4 mm
Zuschnittfertig
1 VPE = 25 Stück
Information
Baustoffzulassung: abZ Nr. Z-19.11-1175 vom DIBt
